Linea di produzione di pannelli a parete in PVC

La linea di produzione di pannelli murali in PVC è composta da:

① Macchina principale doppia cono

② Estrusore di colla

③ Tavolo di formatura sottovuoto

④ Macchina da trazione

⑤ Macchina da taglio

⑥ Scaffale per la ricezione del materiale

La linea di produzione di pannelli murali in PVC adotta controllo intelligente, alto grado di automazione, funzionamento stabile, facilità d'uso ed elevata efficienza produttiva. Inoltre, la nostra azienda ha sempre aderito all'approccio orientato al cliente e ha sempre implementato la soluzione "chiavi in ​​mano", fornendo ai clienti installazione, messa in servizio, produzione e formazione porta a porta e la formula delle materie prime garantisce che i clienti possano produrre in modo indipendente e stabile.

La linea di produzione di pannelli murali in PVC è composta principalmente da un estrusore bivite conico, un tavolo di formatura sottovuoto, un trattore, una macchina da taglio e un rack di ricezione del materiale.

La linea di produzione di pannelli murali in PVC adotta un controllo intelligente, con un elevato grado di automazione, attrezzature stabili, facilità d'uso ed elevata efficienza produttiva. Sostituendo stampi con specifiche diverse, è possibile produrre pannelli murali decorativi in ​​legno-plastica di varie specifiche, dimensioni, forme e spessori.

Il "pannello a parete in PVC", noto anche come "parete integrata", è realizzato in fibra di bambù come materiale e materiale in resina come tecnologia di superficie. È ampiamente utilizzato in casa, ingegneria e altri materiali per la decorazione murale. I colori sono paragonabili alle carte da parati tradizionali e allo stesso tempo presenta anche i vantaggi della boiserie e funge da nuovo tipo di materiale per la decorazione murale che sostituisce la pittura murale e la carta da parati.

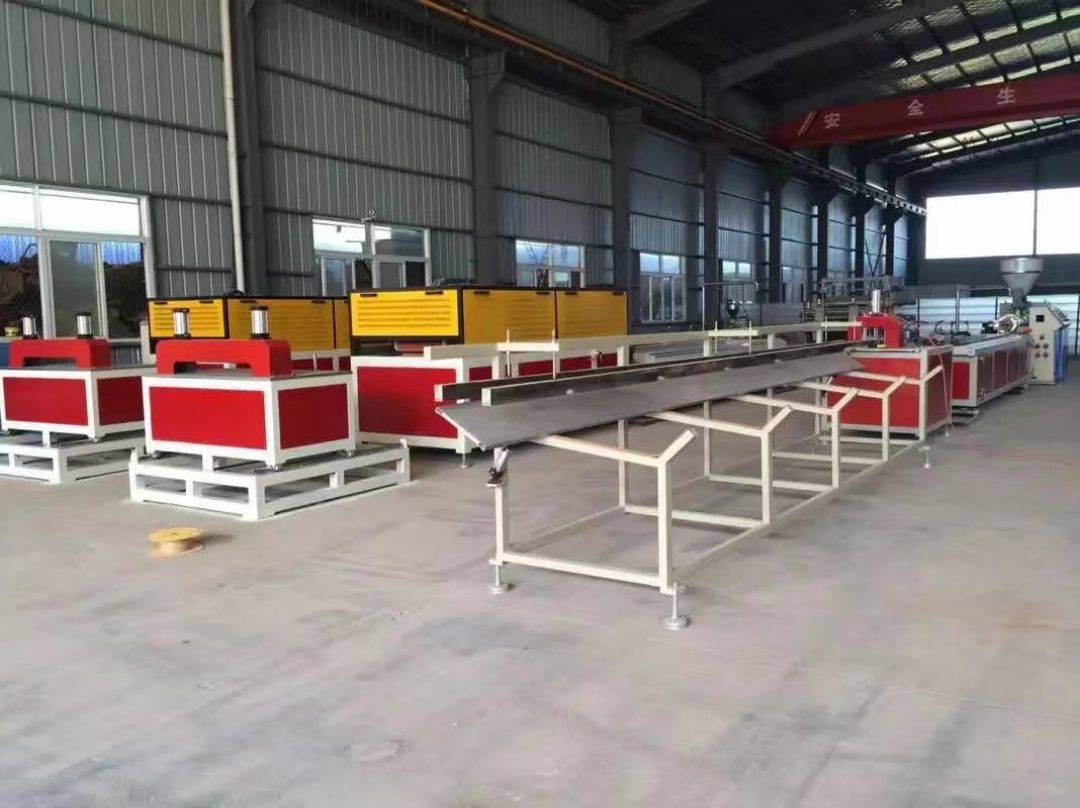

caso

esposizione del prodotto

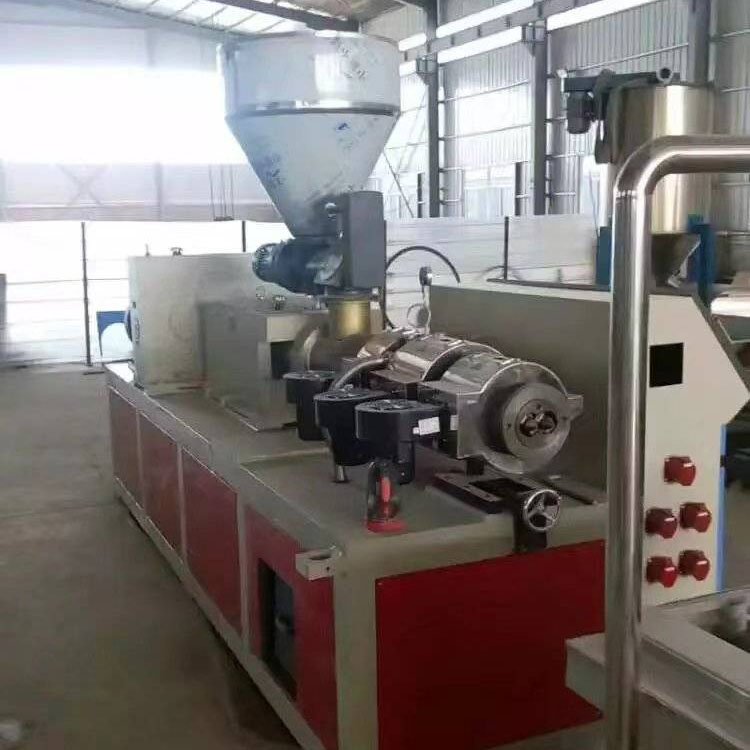

Doppio estrusore conico

Un sistema di estrusione

1. Diametro della vite: 65/132 (Zhoushan, Zhejiang)

2、  Potenza massima di progetto: 180-200 Kg/H

3、 La struttura a vite è progettata per polvere di PVC sotto forma di rotazione conica.

4、 Materiale della vite nitruro 38CrMoAlA, profondità di desalinizzazione 0,5—0,7 mm, durezza superficiale HV 940

5、 Anello riscaldante in alluminio pressofuso con sistema di riscaldamento a cartuccia + coperchio in acciaio inossidabile

6、 Modalità di raffreddamento La ventola ha un raffreddamento forzato

7、 Zona di riscaldamento numero 5, potenza di riscaldamento di 26KW,

B Sistema di alimentazione quantitativa

1、 Utilizzare la tramoggia di alimentazione in acciaio inossidabile

2、 Potenza del motore di alimentazione: 1,1KW

3、 Modalità di regolazione della velocità del sistema di alimentazione: regolazione della velocità di conversione di frequenza

C, sistema di pompaggio del vuoto

1. Potenza della pompa a vuoto: 2,2KW

2. Grado di vuoto: 0- -0 e 7Pa

D, sistema di azionamento

1. Adottare una scatola di riduzione della velocità di coppia elevata, bassa rumorosità e lunga durata (Jiangyin, Jiangsu)

2, materiale dell'ingranaggio del riduttore 20CrMoTi, ingranaggio che utilizza la combinazione di superfici del dente obliquo,

3. Scatola di distribuzione: uscita della coppia ad asse singolo in uscita della coppia a doppio asse tramite ingranaggio superbico

E, Sistema motore principale

1. Potenza motore principale: 37KW (motore Shandong Kejie o Shandong Xian)

2. Modalità di regolazione della velocità del motore principale: controllo della conversione della frequenza CA

F, sistema di controllo elettrico

1. Quadro di controllo elettrico dal design unico

2. Chint apparecchi elettrici a bassa tensione

3. Regolatore di temperatura intelligente

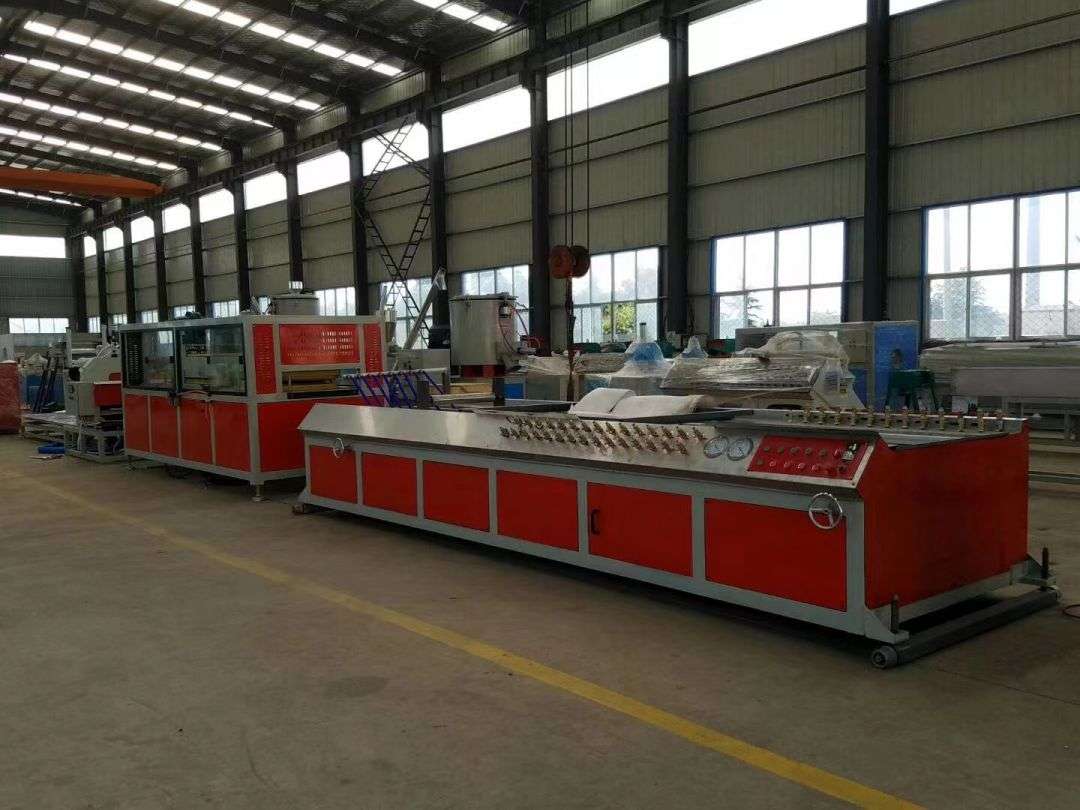

Tabella di impostazione del vuoto YFD

1、 Il serbatoio dell'acqua è realizzato in acciaio inossidabile

2、 Lunghezza del tavolo di regolazione: 5.000 mm

3、 Imposta la larghezza del tavolo: 1200 mm

4、 Larghezza del centro di installazione del binario guida della fase di impostazione: 800 mm

5、 Pompa per vuoto: 5,5KW x2,4KW x1, tre pompe per vuoto sono collegate direttamente alla circolazione dell'acqua, grado di vuoto 0-0,8Pa

6、 #: 40 ciascuno, distribuiti su entrambi i lati del palco

7、 Il dispositivo di movimento anteriore e posteriore della fase di impostazione: il motore cicloidale aziona la vergella per trascinarla

8、 Altre regolazioni della direzione multidimensionale: tutte sono regolazioni manuali

9、 Quantità di acqua di raffreddamento: 6 metri cubi/ora

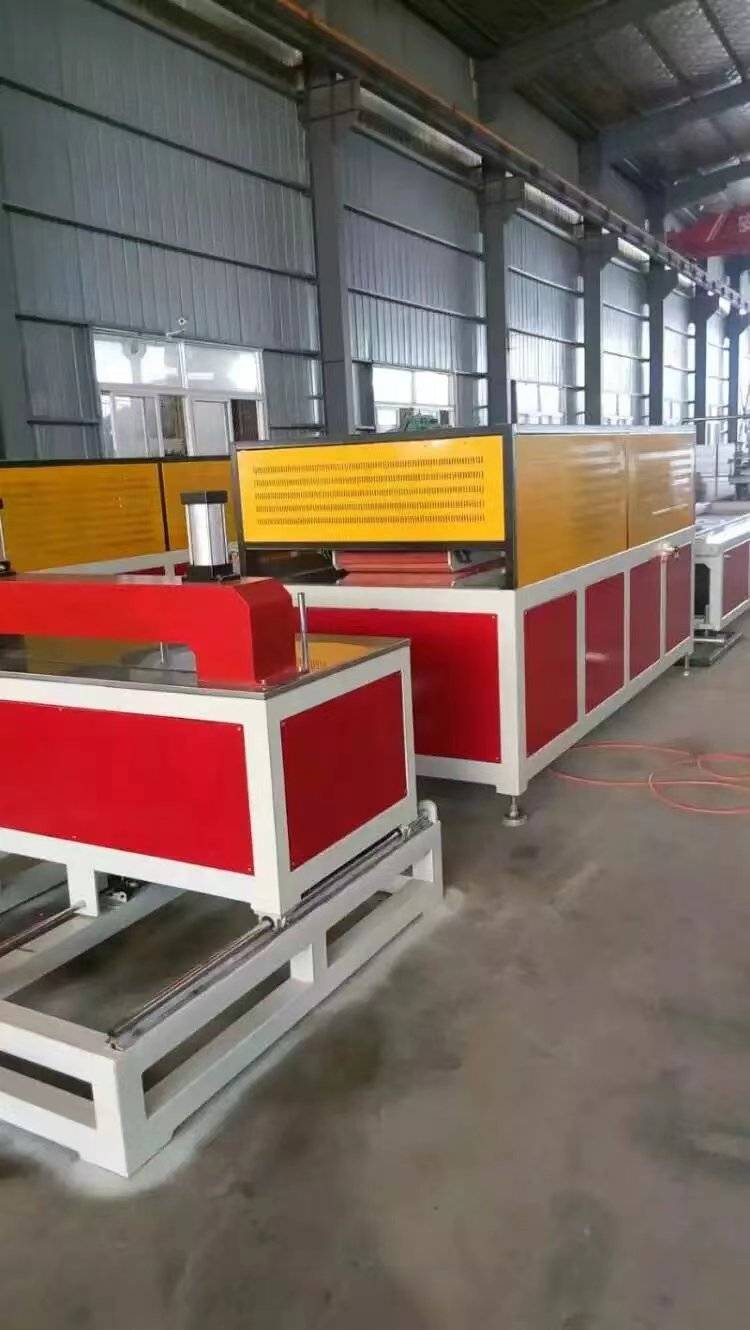

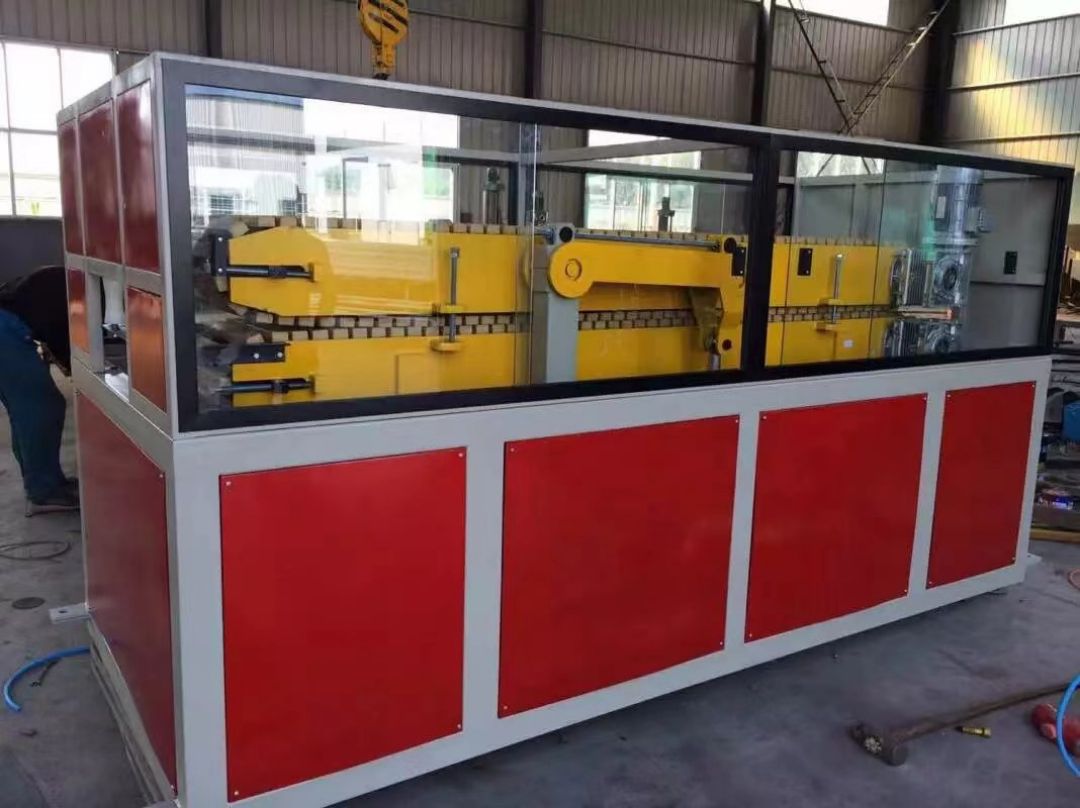

Trattore YF 600

1、 Numero di fasce di trazione: 2 barre

2、 Ciascuna cinghia di trazione è azionata da un motore di decelerazione, potenza motore 1,5KW/unità

3、 Lunghezza di serraggio effettiva della trazione: 1.800 mm

4、 Larghezza effettiva della cinghia di trazione: 600 mm

5、 Velocità di trazione: 0,3-3 m/min

6、Pressione di esercizio: 0,5-0,7Mpa

Macchina da taglio YFQ600

1、 Potenza motore di taglio: 2,2 Kw

2、Massimo. larghezza di taglio: 600mm

3、 Potenza del motore di aspirazione: 2,2 Kw

4、 Lama per sega tagliata: lega di alta qualità, diametro della lama per sega: 350 mm

5、 Movimento del piano di taglio e modalità di taglio: pneumatico

6、 Modalità di taglio: automatica/manuale

7、metro: misuratore dell'interruttore di corsa

8、Pressione di esercizio: 0,5-0,7Mpa

9、 Altezza massima di taglio: 70 mm

Rastrelliera YF-600

1、 Lunghezza di 6.000 mm

2、 Modalità Flip: pneumatica

3、 Materiale del piano di lavoro: acciaio inossidabile
