Attrezzature per bordare i bordi in PVC

Processo

Alimentazione, estrusione, sagomatura, trazione, goffratura, avvolgimento, test e applicazione del prodotto

Prodotto

30-80 kg/h Fluttuazione ragionevole in base alle caratteristiche del materiale e alle specifiche del prodotto

Colore della macchina

Battipenna grigio chiaro e bianco scuro in arancione o azzurro

Domanda di fabbrica

Costruzione di fondazioni, costruzioni, lavori in terra e opere murarie;

Fornitura gru, carrelli elevatori e altri mezzi di sollevamento; materiali e strumenti di installazione;

Spazio: (M*M*M): 18 M (lunghezza) × 1,5 M (larghezza) × 2,5 M (altezza);

Tensione di alimentazione

Tensione di alimentazione: trifase 380V 50Hz

Tolleranza di tensione: 5%/-5%;

Frequenza: 50 Hz±2%

Potenza totale: 40KW (linea di produzione), utilizzo effettivo 60%

Fili/tubi/cavi/aria compressa

Fili/cavi: dall'alimentazione per controllare questa linea di produzione e tutti i cavi dal quadro di controllo al quadro di ciascuna macchina;

Approvvigionamento idrico: 0,5 metri cubi all'ora

Aria compressa: 16:00-18:00

prezzo

RMB 87.000,00 (prezzo di spedizione aziendale)

Metodi di pagamento

Deposito del 30%, pagamento completo del 70% prima della consegna.

Consegna

25 giorni lavorativi

Pacchetto

Film di confezionamento in PE o imballaggio nudo

Durata di conservazione

12 mesi

Periodo di validità del preventivo

30 giorni

Tempo preventivo attrezzatura: 20 23 - 3 - 12

SJ65-28/1

Granuli di PVC

Produzione: 30-80 kg/h (fluttuazione ragionevole in base ai diversi materiali e alle condizioni operative)

Dimensioni del prodotto

Realizzato su disegno o campione del cliente

1

Alimentatore a spirale in acciaio inox

1 set

0,30.000 yuan

2

Linea di estrusione per bordature S J65

1 set

84.000 yuan

3

Istruzioni per l'uso

1 porzione

4

Schema elettrico

1 porzione

5

Accessori per macchine in plastica

1 porzione

Articolo

progetto

Specifiche richieste

Gamma delle specifiche di produzione

Adatto per bordi in PVC o linee angolari in PVC e altri prodotti con profili

Capacità produttiva massima Kg/h

30-80

Velocità massima di estrusione m/min

0,5-15

Altezza centro linea di produzione (mm)

1000

Lunghezza linea di produzione mm

Circa 13.000

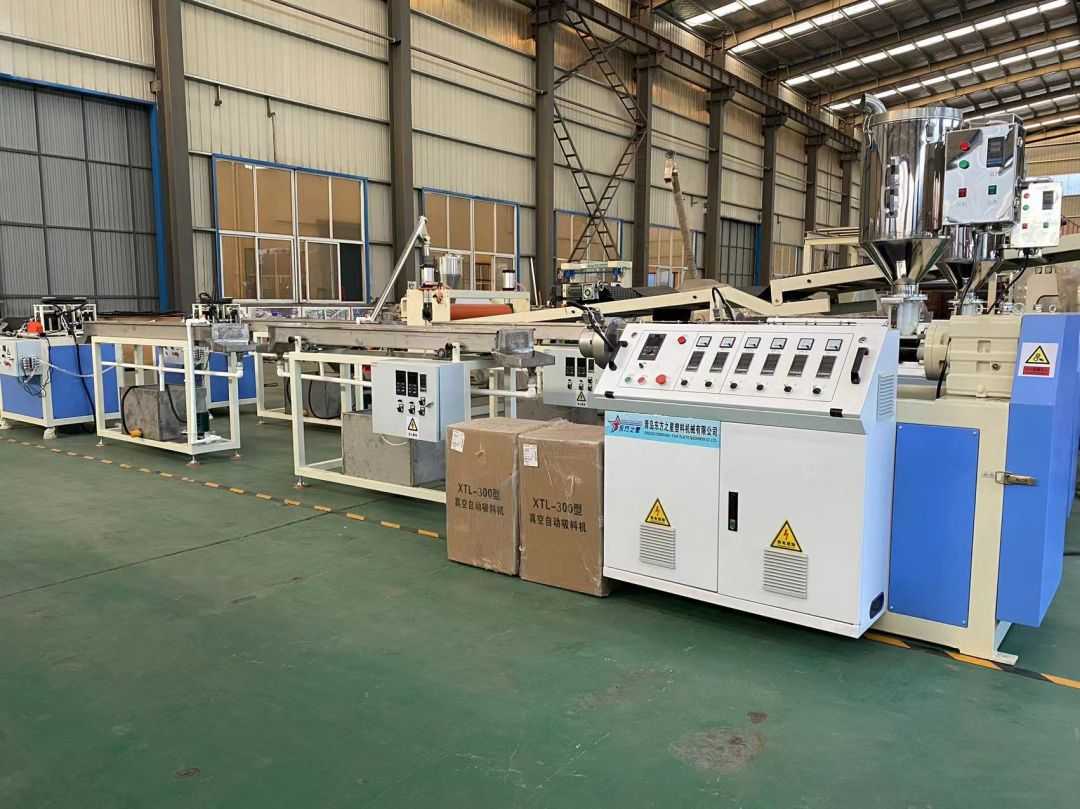

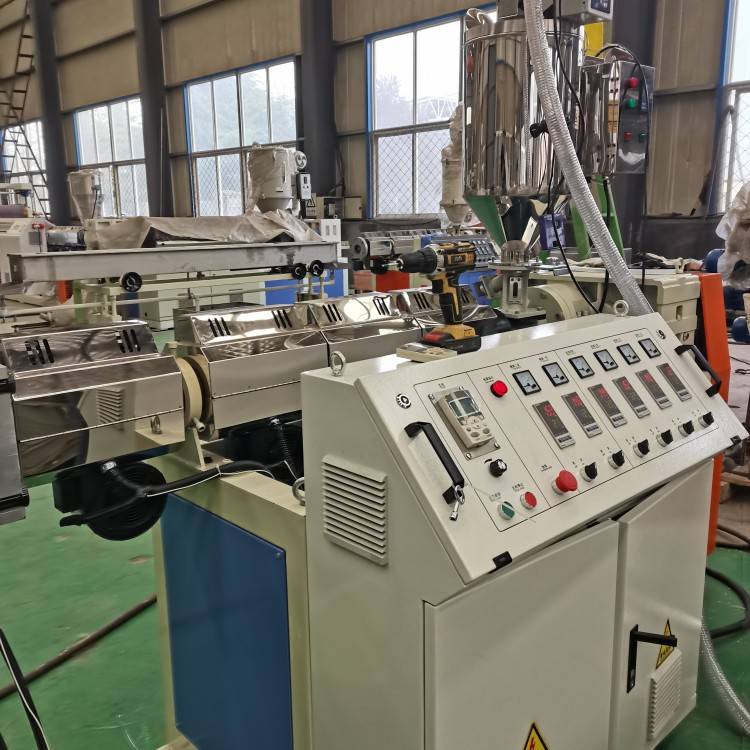

Linea di produzione di bordi in PVC. Estrusore S J65-28/1

1

Specifiche

SJ65-28/1

2

Diametro della vite

65 mm

3

Proporzioni della vite

28:1

4

Struttura a vite

Vite speciale in PVC

5

Struttura a botte

Canna integrata

6

Vite, materiale della canna

38CrMOALA

7

Trattamento di nitrurazione vite e cilindro

Trattamento di nitrurazione

8

Durata utile della vite e del cilindro

Circa 3 anni

9

Potenza del motore a frequenza variabile dell'azionamento principale

18,5KW

10

Cambio

Riduttore speciale per macchinari per la plastica di Changzhou

11

Potenza di riscaldamento della botte

16KW

12

Metodo di raffreddamento del barile

Raffreddamento ad aria

13

Potenza della ventola di raffreddamento

4×0,18KW = 0,72KW

14

Metodo di caricamento

Alimentatore a spirale in acciaio inox

15

Sistema di controllo della velocità del motore a frequenza variabile dell'azionamento principale

Regolatore di conversione di frequenza da 18,5 KW

16

Ospitare elettrodomestici

Elettrodomestici Chint a bassa tensione, termoregolatore digitale intelligente, inverter di marca famosa, quadro elettrico di controllo strutturato ergonomicamente.

17

Ospitare l'alimentatore esterno

Sistema trifase a cinque fili

Potenza installata totale 50KW|+40KW

Articolo

progetto

Specifiche richieste

Muffa

1

Forma strutturale

Testa della macchina per impilare blocchi di costruzione

2

Materiale della testa e del nucleo

45# tempra e rinvenimento

3

Produrre prodotti con specifiche e modelli diversi

Sostituzione di matrici di estrusione di diverse specifiche e dimensioni e relativi dispositivi di formatura

4

Metodo di riscaldamento dello stampo

Utilizzare la piastra riscaldante o il riscaldatore in alluminio pressofuso senza scolorimento

5

Vita utile dello stampo

Circa 3 anni

Articolo

progetto

Specifiche richieste

1

Dimensionamento della lunghezza del serbatoio

2,5 milioni

2

Materiale del vassoio dell'acqua

Acciaio inossidabile

3

Potenza motore movimento longitudinale

0,75 kW

4

Tipologia strutturale

Raffreddamento a spruzzo d'acqua, potenza della pompa dell'acqua 1,5KW

5

Stereotipo

Stampo per modellare raffreddato ad acqua

6

Scatola di drenaggio, materiale del tubo

Acciaio inossidabile

7

Gamma di movimento anteriore e posteriore

800 mm

8

Intervallo di regolazione sinistra e destra

50 mm

9

Gamma di movimento su e giù

80 mm

Articolo

progetto

Specifiche richieste

1

Metodo di trazione

Rullo

2

Larghezza di trazione effettiva

200

3

Motore di trazione

1,1 kW

4

Diametro del rullo di trazione

150mm

5

Controllo della velocità

Controllo della frequenza

6

Dispositivo di goffratura

Sostituisci diversi rulli di goffratura per imprimere diversi modelli di prodotto

7

Metodo di serraggio

Pneumatico + Manuale

Nome prodotto: linea di produzione di bordature in PVC. Macchina avvolgitrice

Articolo

progetto

Specifiche richieste

1

Metodo di rotolamento

Motore torque, tipo a disco a doppia posizione

2

Lunghezza di riavvolgimento

200-500 metri

3

Motore di avvolgimento

5N

4

Diametro della bobina

600 mm

5

Metodo di scarico

Scarico manuale

Muffa

1 set

Piattaforma di stereotipi

1 set

Goffratura del trattore

1 set

Avvolgimento

1 set

1

Lunghezza del diametro del lavello

2,4 milioni

2

Materiale della piastra dell'acqua

acciaio inossidabile

3

Potenza motrice mobile longitudinale

0,55 kW

4

Tipologia strutturale

Spruzzare acqua per il raffreddamento, la potenza della pompa è 0,75KW

5

Finalizzare la strada

Stampo per stampaggio raffreddato ad acqua

6

Corpo della scatola del serbatoio, materiale della tubazione

acciaio inossidabile

7

Campo di movimento anteriore e posteriore

800 mm

8

Regola l'intervallo a sinistra e a destra

50 mm

9

Gamma su e giù

80 mm
