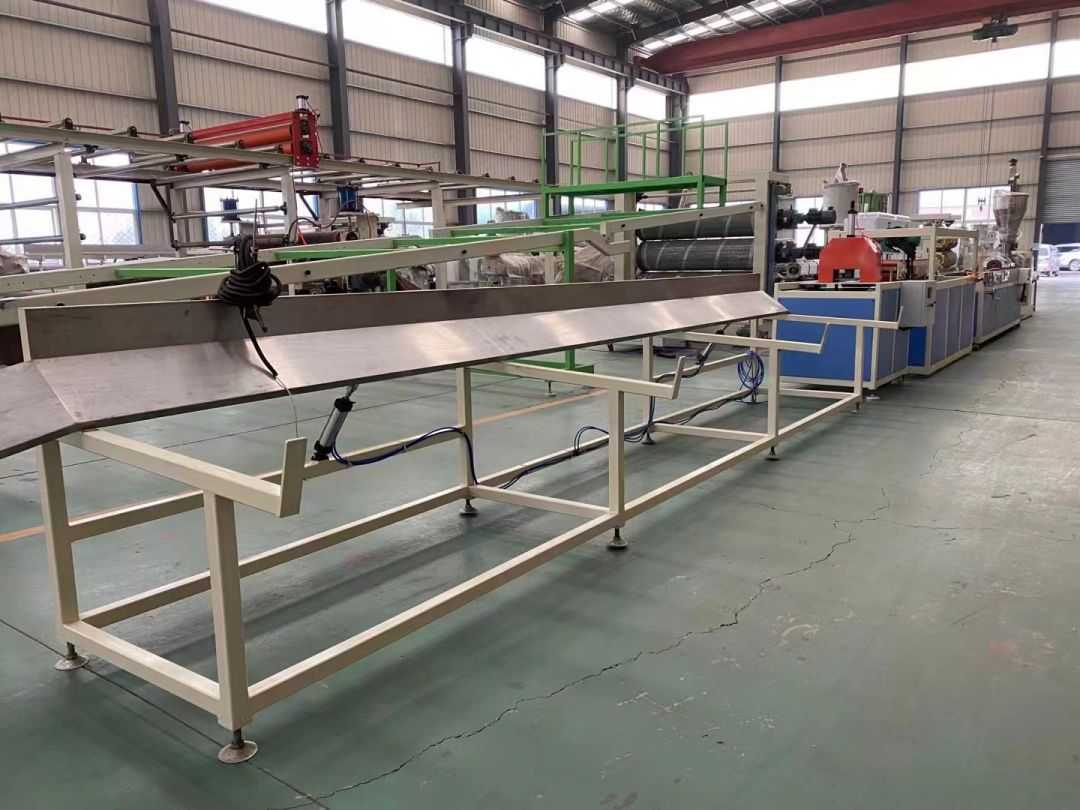

Linea di produzione di profili La linea di produzione dei profili utilizza estrusori bivite conici della serie SJSZ-65/132, piattaforme di formatura sottovuoto in acciaio inossidabile, trattori cingolati, macchine integrate per il taglio automatico e scaffalature di scarico ribaltabili. La piattaforma di modellatura è dotata di una pompa per vuoto ad alta pressione e di una pompa dell'acqua, regolabili quadridimensionalmente. Il trattore viene bloccato pneumaticamente. La macchina da taglio automatica a lunghezza fissa utilizza un interruttore di corsa per tagliare a una lunghezza fissa. La scaffalatura impilabile è lunga 6 metri, realizzata in acciaio inossidabile e ribaltata pneumaticamente.

Invia richiesta

Descrizione del prodotto

Linea di produzione di profili

La linea di produzione dei profili utilizza estrusori bivite conici della serie SJSZ-65/132, piattaforme di formatura sottovuoto in acciaio inossidabile, trattori cingolati, macchine integrate per il taglio automatico e scaffalature di scarico ribaltabili. La piattaforma di modellatura è dotata di una pompa per vuoto ad alta pressione e di una pompa dell'acqua, regolabili quadridimensionalmente. Il trattore viene bloccato pneumaticamente. La macchina da taglio automatica a lunghezza fissa utilizza un interruttore di corsa per tagliare a una lunghezza fissa. La scaffalatura impilabile è lunga 6 metri, realizzata in acciaio inossidabile e ribaltata pneumaticamente.

caso

esposizione del prodotto

progetto	parametro tecnico

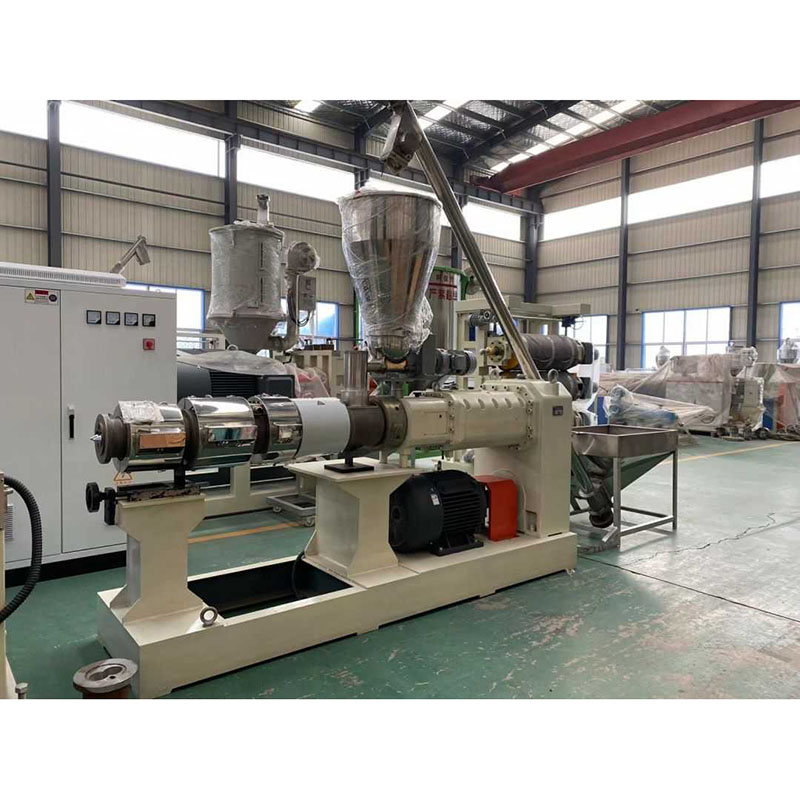

motore principale
armadio di controllo elettrico	* Interruttore dell'aria: Chint * Lo spessore dell'acciaio utilizzato non è inferiore a 1,5 mm e tutti i componenti elettrici sono di marche note
Volume di produzione (kg/h)	100-200 (varia a seconda del diverso volume di estrusione dei materiali lavorati e delle condizioni operative)
dimensione (mm)	3670 x 1500 x 2350 mm
peso (kg)	3000 chilogrammi
Tramoggia di dosaggio e alimentazione automatica	Materiale: acciaio inossidabile
Linea di trasmissione di potenza	sistema trifase a quattro fili
Termoregolatore, con funzioni di arresto di emergenza e protezione	Tavolo di controllo della temperatura intelligente Funzione di allarme di protezione da sovracorrente Sistema di protezione da sovraccarico ad alta tensione.
caratteristica	Taglio elevato, buon effetto plastificante, velocità di estrusione del profilo ad alto rendimento (100-160 kg / h) della dimensione corrispondente per soddisfare i requisiti di produzione della linea di produzione. I materiali di produzione di alto livello e le parti durevoli hanno proprietà robuste.
Come vengono visualizzati i dati del pannello operativo	display digitale
Vite: lega di alta qualità 38CrMoAIA strato di nitruro spessore 0,7 mm, durezza superficiale HV940, Ra0,4um Il noto marchio cinese
diametro (mm)	65/132 mm
lunghezza attiva (mm)	2140 mm
quantità	Articolo 2
modulo	conicità
Velocità Velocità (giri/min)	1~34 (Diverso l'esterno)
Tamburo in lega di alta qualità 38CrMoAIA strato di nitruro spessore 0,7 mm, durezza superficiale HV940, Ra0,4um
Tipo di cilindro della macchina	dispositivi monolitici
Metodo di riscaldamento	Anello riscaldante in fusione di alluminio
Numero di zone riscaldate	Zona 4
potenza termica (kw)	30Kw（11/4/6/8）
intervallo di temperatura (℃)	50~350℃
Numero di aree di raffreddamento	3 Distretto
Nucleo a flusso combinato	45#, superficie interna cromata
passaggio del liquido refrigerante	La ventola 3X250w è raffreddata
mezzo di raffreddamento	aria
garanzia di qualità	Durata utile di oltre 10.000 ore
Il metodo di movimentazione del tamburo della macchina	Durezza della doppia lega HRC 55-62
2. Sistema di azionamento e sistema di decelerazione
Potenza del motore di azionamento principale	37kw, motore di marca famosa dello Shandong
Metodo di funzionamento del motore principale	Motore asincrono trifase, collegato direttamente al riduttore, motore con regolatore di conversione di frequenza variabile
Velocità del motore principale dell'azionamento principale	30~1400 giri/min
La marca della scatola del cambio	Scatola ingranaggi orizzontale ad alta torsione, ingranaggio inclinato a denti duri
ruota dentata	Trattamento di infiltrazione di azoto, il materiale dell'ingranaggio è 20CrMoTi
casella di ticket di lavoro	I due alberi di riduzione della scatola di distribuzione sono azionati da ingranaggi taici
Modalità di regolazione della velocità del motore principale	Regolazione della velocità AC
3. sistema di pompaggio a vuoto
tipo	pompa per vuoto ad anello d'acqua
potenza del motore	3 kW
Modalità di funzionamento del motore	motore asincrono trifase
grado di vuoto	0~-0,8 pa
pompa a vuoto	Tasso di scarico: 60m³/h

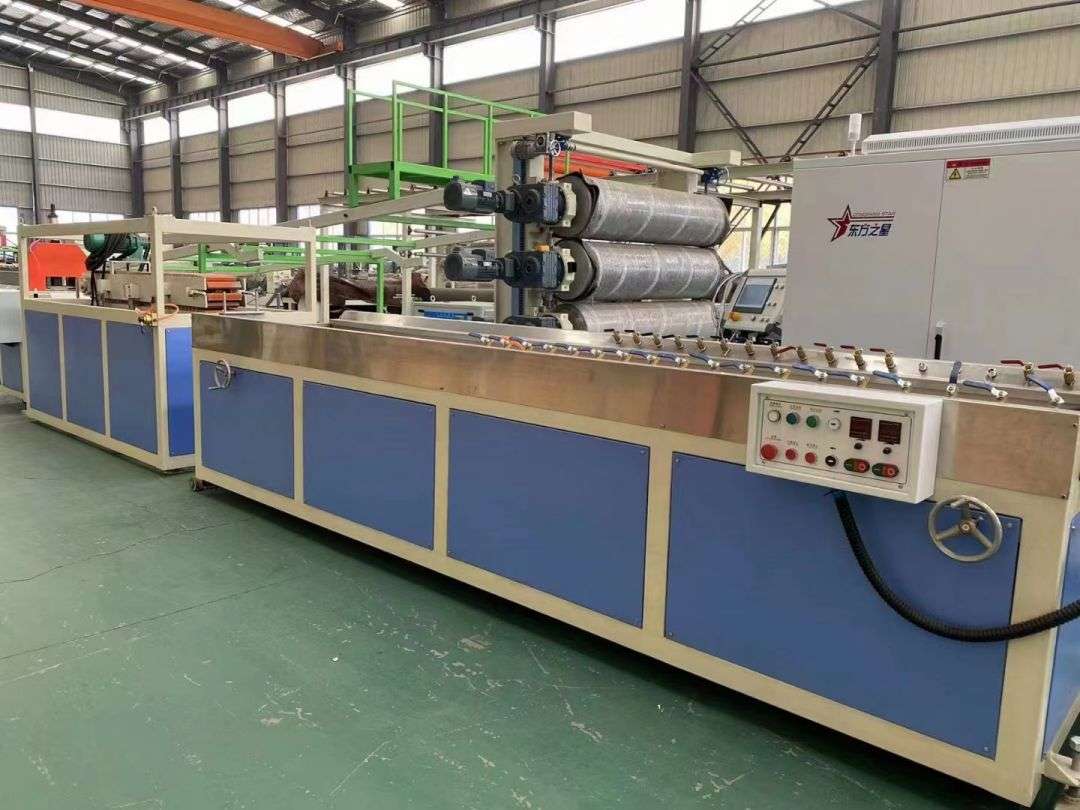

1. 240 Tavolo di regolazione del vuoto

dimensione (mm)	400012001475mm (compresa la dimensione della guida)
Materiale della piastra dell'acqua	acciaio inossidabile
Numero di ugelli dell'aria e ugelli dell'acqua	Circa 60
Muovere il motore prima e dopo	0,75 kW (1 set)
pompa dell'acqua	3KW
Tipo di pompa per vuoto	Pompa per vuoto ad anello d'acqua
Potenza della pompa a vuoto	Due, 4kw
grado di vuoto (Mpa)	0~-0,8 pa
La posizione e la modalità di connessione dell'ugello del vapore acqueo	Posizione: entrambi i lati della fase di impostazione: tipo fisso
Modalità di regolazione dell'altezza del centro	Manuale del verme cocleare
armadio di controllo	1、 funzionamento semplice. 2、 Realizzare la tabella di impostazione prima e dopo la regolazione elettrica, la regolazione manuale su e giù. 3、 Gli apparecchi elettrici sono realizzati in Chint 4、 Tutti i motori sono dotati di protezione da carico eccessivo.
Volume e quantità del serbatoio dell'acqua	Circa 150 litri

Parametri di specifica generale

Controllo automatico dell'approvvigionamento idrico e del drenaggio

Tabella dell'aspirazione 1

Spostarsi di 700 mm mm e in avanti

Regolazione fine sinistra e destra ± 30 mm

I dischi dell'acqua sono realizzati in acciaio inossidabile

I tubi e le apparecchiature esterne sono facili da installare e da revisionare facilmente.

Tutti i tubi esterni per l'adduzione e lo scarico dell'acqua sono realizzati con tubi in acciaio zincato dimensione 1"-2".

bell'aspetto

2. Trattore cingolato

Lungo, X e largo (mm)	1800 mm x 1500 mm x 1700 mm
Velocità di trazione (m/min) tiro massimo alla barra	0,8-5 m/l 4000 n
Potenza motore di trazione (kw)	2,2 kW x 1
Traccia	pneumatico
Modalità di connessione del motore	collegamento a stella
numero di motori	1
velocità del motore	10~1450 giri/min
Tieni traccia della lunghezza effettiva	1500 mm
Regolazione della velocità del motore	Motore AC, regolazione della velocità dell'inverter
Modalità di collegamento di gomma e pista	Collegamento rapido tramite viti, facile da installare e rimuovere
Caratteristiche dei blocchi di trazione	Combinato con blocchi di gomma e acciaio Q235A, con buona durata e resistenza all'usura
Il clamore della moda	controllo pneumatico
Altezza centrale del trattore	1000 ± 50 mm, velocità di trazione sincrona regolabile.
Pressione dell'aria compressa	0,5 ~ 0,7 MPa
Metodo di rifornimento a catena	Aggiunta manuale
armadio di controllo Cilindro e parti pneumatiche	Parti elettriche: Chint Il cilindro è utilizzato da Yadke
Tutte le parti pneumatiche: Yadker × Il controller del trattore si trova sul quadro di controllo del vuoto × Le porte e i box sui restanti lati sono realizzati con lamiera d'acciaio dello spessore di 1,5 mm. × L'aspetto del trattore è bellissimo.

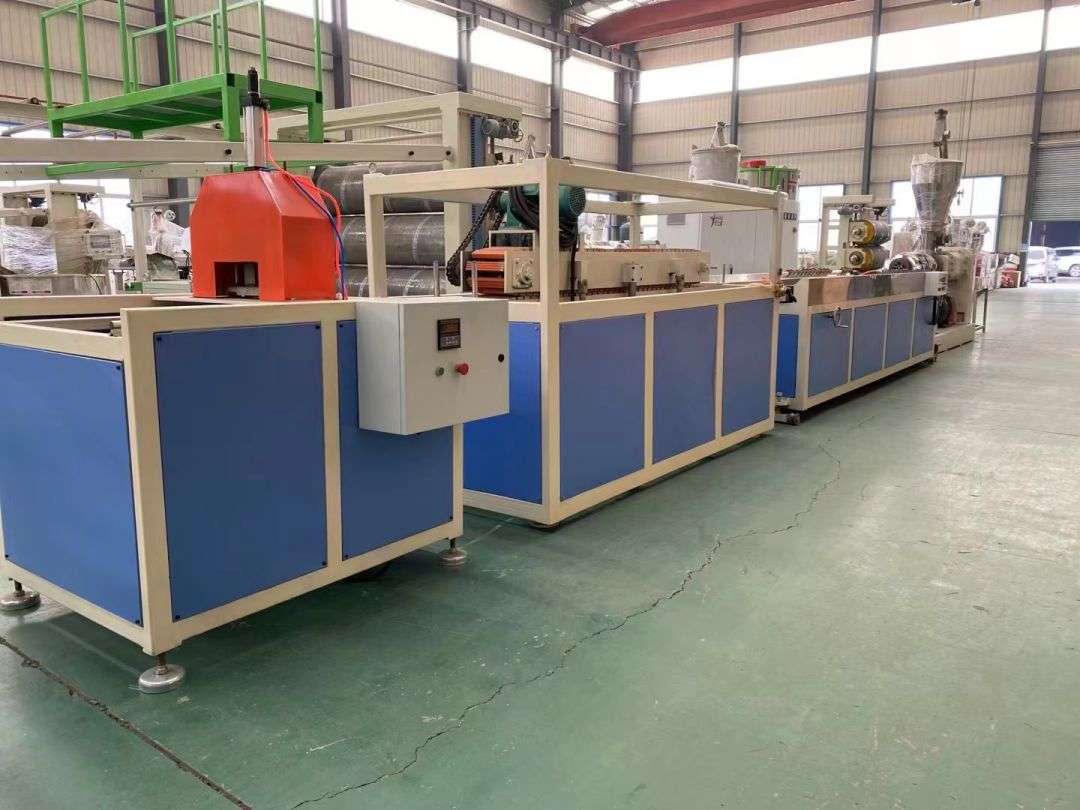

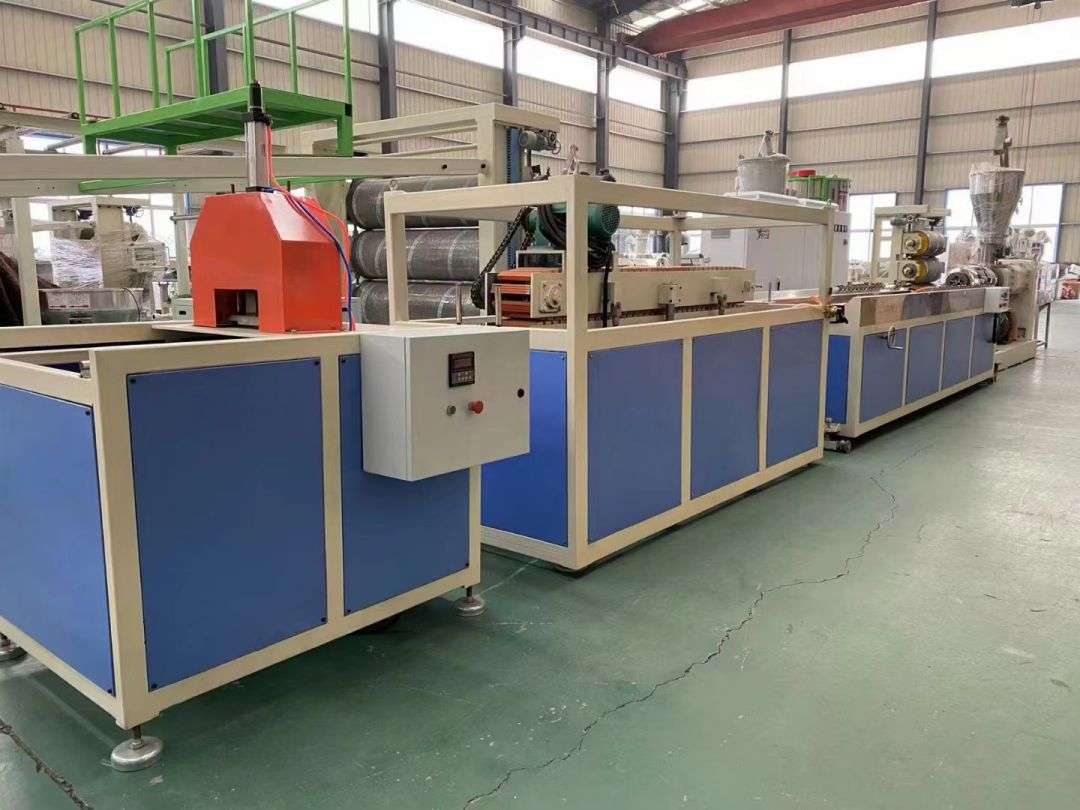

Macchina integrata per taglio automatico

3. Macchina da taglio: 1.200 MM X 1160 MM X 1600 MM
Modalità pressione Precisione di taglio Altezza di taglio Ridurre la potenza del motore	circuito pneumatico ≤2mm ≤150 mm 1,5 kW
Larghezza massima di taglio	260 mm
metodo del contatore	interruttore fotoelettrico
Pressione di compressione dell'aria	0,5 ~ 0,7 MPa
